當前位置:首頁 > 產品中心 > 調節閥
精小型氣動套筒調節閥
調節閥系列

精小型氣動套筒調節閥

原材料優質
可量身定制
售后服務完善
產品介紹
產品特點
技術參數
工程案例
相關產品
產品介紹
氣動薄膜套筒調節閥形小、體輕、高性能、大容量,是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。

產品特點
1、采用平衡型芯、不平衡力小,允許壓差大,操作穩定。
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單,裝拆維修方便。
技術參數

氣動薄膜套筒調節閥主要零件材料

零件名稱 材料 溫度范圍
閥體上閥蓋 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
閥芯、閥座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填 料 聚四氟乙烯 -40~200℃
膜 片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜 蓋 A3


氣動薄膜套筒調節閥主要性能指標

公稱通徑mm 20 25 40 50 65 80 100 150 200 250 300 350 400
閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產
額定流量
系數Kv
直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力MPa 0.6   1.6   4.0   6.4
行程mm 10 16 25 40 60 100
流量特性 直線、等百分比、快開型
介質溫度℃ -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
法蘭標準 符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 PN
(MPa)
0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式 直通單座鑄造球型閥
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R 50:1
氣源接頭 M16×1.5
工程案例
相關產品
氣動活塞切斷閥
氣動活塞切斷閥
咨詢報價

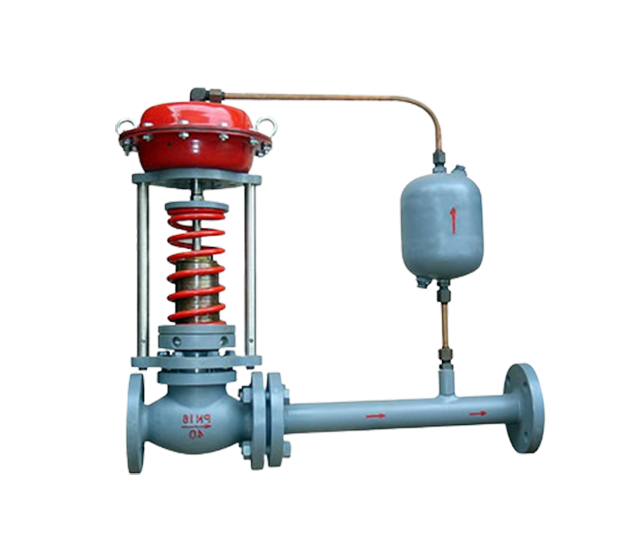

自力式壓力調節閥
自力式壓力調節閥
咨詢報價

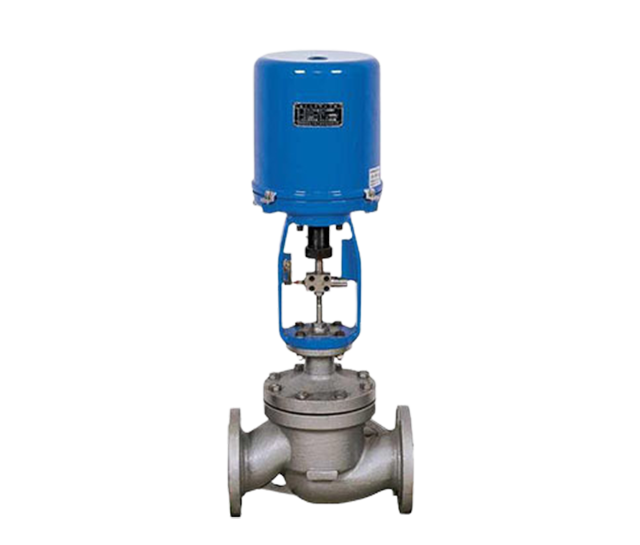

電子式電動套筒調節閥
電子式電動套筒調節閥
咨詢報價

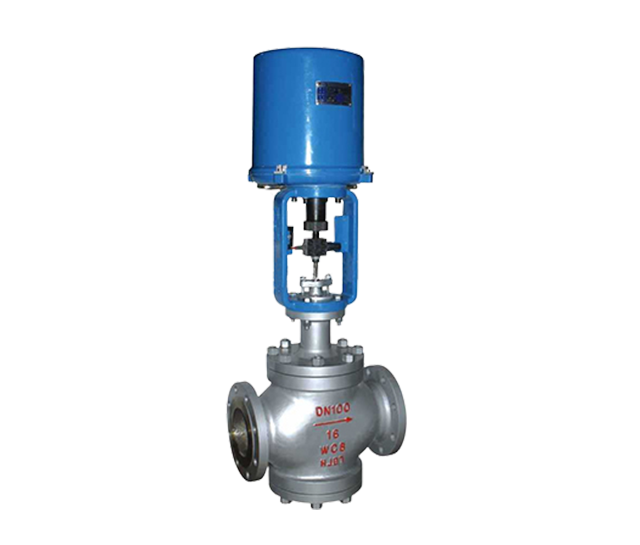

電子式電動單座調節閥
